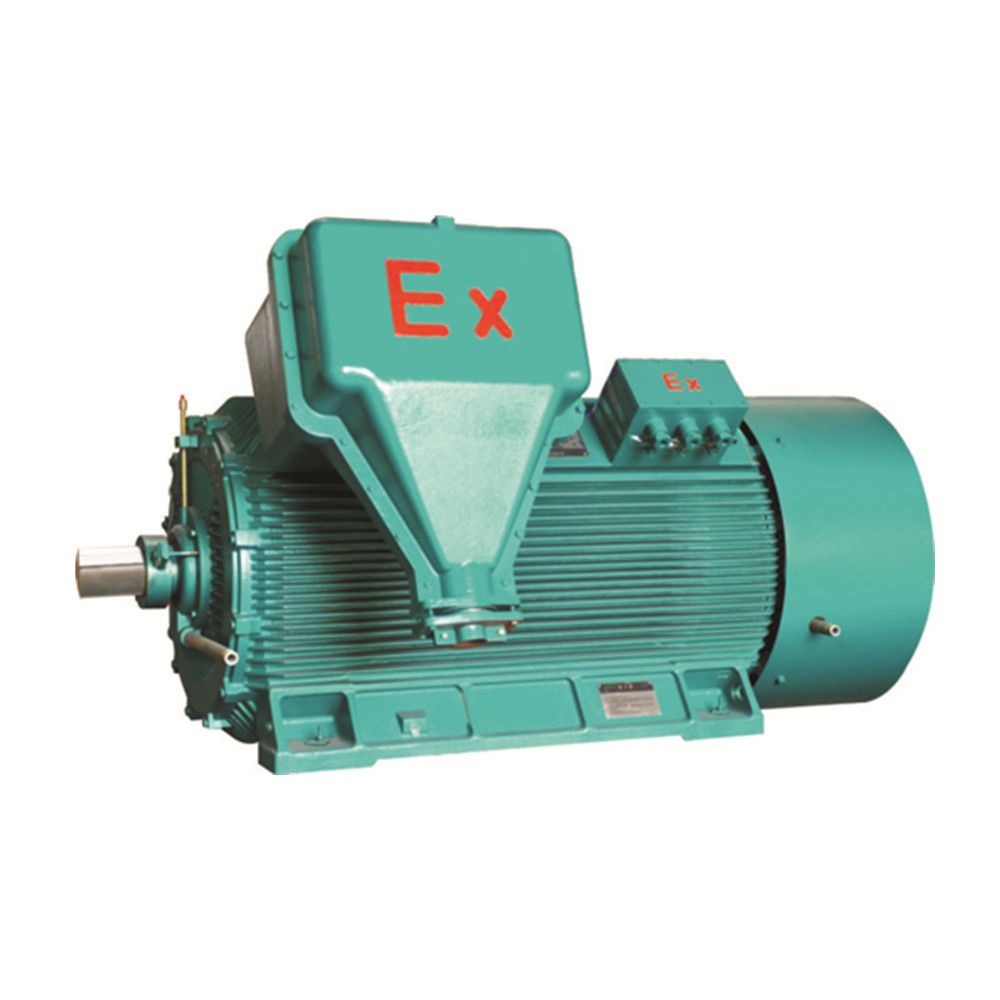

YBX2 3551-2 IMB3 HV 방폭은 H355 H560 프레임을 자동차로 나릅니다
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Simo Motor |
| 인증 | 3C, CE, GOST, CNAS, UL, QMS,EMS |
| 모델 번호 | YBX2 시리즈 비커스경도 방폭 고효율 3상 비동기 전동기 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 고체 목재 패키지 |
| 배달 시간 | 50-60 일로 일합니다 |
| 지불 조건 | 전신환 |
제품 상세 정보
| 타입 | YBX2 3551-2 비커스경도 방폭 비동기식 모터 | 프레임 | H355-H560 |
|---|---|---|---|
| 전압 | 6kV, 10kV | 아니다. 극의 | 2P, 4P, 6P, 8P, 10P |
| 효율 등급 | GB30254 등급 2 | 방폭의 마크 | 엑스드 II 비 T4 Gb |
| 힘 | 185KW | 주파수 | 50Hz, 가변 주파수 속도 제어 |
| 냉각 형태 | IC411, IC416 | 증가하는 타입 | IM B3, IM B35, IM V15, 기타 등등 |
| 하이 라이트 | IMB3 HV 일렉트릭 모터,H560 프레임 내폭 모터,3551-2 내폭 모터 |
||
제품 설명
YBX2 0 -IP55 수업 F-IM B3 -엑스드 II BT4 Gb 비커스경도 방폭 고효율 3상 비동기 전동기
자동차 매개 변수
| 타이핑하세요 : | YBX2 0 -IP55 수업 F-IM B3 -엑스드 II BT4 Gb 비커스경도 방폭 고효율 3상 비동기 전동기 | ||
| 정격 전력 | 185 | 잠긴 경향 / 정격 전류 | 7.0 |
| 정격 전류 | 22.8 | 맥스. 토크 / 정격 토크 | 2.0 |
| 속도 | 2985 | 회전 관성 | 3 |
| 효율 | 93.0 | 온로드 회전 관성 | 12 |
| 역율 | 0.84 | 중량 | 2085 |
| 잠긴 토크 / 정격 토크 | 0.7 | ||
기술적인 장점
YBX2 시리즈 고전압 방폭 삼상비동기전동기는 YB560~710 시리즈 (IC511 튜브 냉각 구조) 고전압 방폭 삼상비동기전동기를 대체할 수 있습니다. 그리고 방폭 표시는 ExdIIBT4 Gb이며, 그것이 ExdIIAT1Gb, ExdIIAT2 Gb, ExdIIAT3 Gb, ExdIIAT4 Gb, ExdIIBT1Gb, ExdIIBT2 Gb와 ExdIIBT3 Gb를 대체할 수 있습니다.
YBX2-3551-2-185-IP55-Class F-IM B3-Exd II BT4 Gb HV 방폭 고효율 3상 비동기 전동기는 185kW 정격 전력의 특성, 22.8A의 정격 전류, 속도, 93.0%의 효율, 역율의 0.84 Cos φ의 2985개 Ｒ / 분을 가집니다. 그리고 그것의 잠긴 torque/는 평가된 탑르크는 0.7 입니다, 잠겨진 current/가 정격 전류는 7.0 이고 한계에 이릅니다. torque/는 정격 토크는 2.0 이고 회전 관성은 3 입니다, 온로드가 회전 관성은 12 이고 중량이 2085년입니다.
제품 특징
이 일련의 모터스는 설치하고 유지하도록 쉬운 우수한 방폭 특성, 높은 신뢰도, 소형 구조, 안전하, 환경 보호, 낮은 진동, 저소음과 같은 이점을 가집니다.
작동 조건
대기 온도는 -15C~+40C입니다 ; 높이 ≤1KM ; 그리고 월간 평균 공기 습도 ≤90% (기온이 25C이면).
폭넓은 응용
이 일련의 모터는 다른 종류의 압축기, 물 펌프, 분쇄기, 윈치, 원심분리기, 절단기, 컨베이어와 기타와 같은 일반적 기계를 운전하는데 넓게 이용될 수 있습니다. 삼상비동기전동기가 항상 우수한 구동력에게 제공할 수 있습니다 그리고 고객을 잘 만나세요 YBX2 시리즈 고전압 방폭인 YB2는 실내, 야외, 고원, 온습도 종류 또는 다른 근무 조건에서 어떤 문제도 필요로 하지 않습니다.
프로파일 디스플레이
YBX2의 이용가능한 타입
|
타입 |
kW 정격 전력 |
A 정격 전류 |
분 Ｒ / 속도 |
% 효율 |
Cosφ 역율 |
잠긴 토크 정격 토크 |
잠겨집니다 경향 정격 전류 |
맥스. 토크 정격 토크 |
관성 모멘트 kgom2 |
로드 관성 모멘트 kgom2 |
중량 Kg |
| 동시에 일어나 3000개 Ｒ / 분을 가속시킵니다 | |||||||||||
| YBX2-3551-2 | 185 | 22.8 | 2985 | 93.0 | 0.84 | 0.7 | 7.0 | 2.0 | 3 | 12 | 2085 |
| YBX2-3552-2 | 200 | 24.6 | 2985 | 93.2 | 0.84 | 0.7 | 7.0 | 2.0 | 3 | 13 | 2135 |
| YBX2-3553-2 | 220 | 27.0 | 2985 | 93.3 | 0.84 | 0.7 | 7.0 | 2.0 | 4 | 14 | 2180 |
| YBX2-3554-2 | 250 | 30.7 | 2985 | 93.4 | 0.84 | 0.7 | 7.0 | 2.0 | 4 | 16 | 2290 |
| YBX2-3555-2 | 280 | 33.5 | 2985 | 93.6 | 0.86 | 0.7 | 7.0 | 2.0 | 5 | 17 | 2320 |
| YBX2-4001-2 | 315 | 37.5 | 2985 | 93.9 | 0.86 | 0.7 | 7.0 | 2.0 | 6 | 19 | 3030 |
| YBX2-4002-2 | 355 | 42.2 | 2985 | 94.1 | 0.86 | 0.7 | 7.0 | 2.0 | 6 | 21 | 3125 |
| YBX2-4003-2 | 400 | 47.4 | 2985 | 94.5 | 0.86 | 0.7 | 7.0 | 2.0 | 7 | 23 | 3235 |
| YBX2-4004-2 | 450 | 53.2 | 2985 | 94.7 | 0.86 | 0.7 | 7.0 | 2.0 | 7 | 26 | 3250 |
| YBX2-4501-2 | 500 | 58.2 | 2985 | 95.0 | 0.87 | 0.7 | 7.0 | 2.0 | 8 | 28 | 3520 |
| YBX2-4502-2 | 560 | 65.1 | 2985 | 95.1 | 0.87 | 0.7 | 7.0 | 2.0 | 8 | 31 | 3590 |
| YBX2-4503-2 | 630 | 73.2 | 2985 | 95.2 | 0.87 | 0.7 | 7.0 | 2.0 | 9 | 34 | 3755 |
| YBX2-4504-2 | 710 | 82.4 | 2985 | 95.3 | 0.87 | 0.7 | 7.0 | 2.0 | 9 | 37 | 3830 |
| YBX2-5001-2 | 800 | 91.5 | 2985 | 95.6 | 0.88 | 0.7 | 7.0 | 2.0 | 17 | 41 | 5420 |
| YBX2-5002-2 | 900 | 102.8 | 2985 | 95.7 | 0.88 | 0.7 | 7.0 | 2.0 | 18 | 45 | 5565 |
| YBX2-5003-2 | 1000 | 114.1 | 2985 | 95.8 | 0.88 | 0.7 | 7.0 | 2.0 | 19 | 48 | 5725 |
| YBX2-5004-2 | 1120 | 127.7 | 2985 | 95.9 | 0.88 | 0.7 | 7.0 | 2.0 | 21 | 52 | 5895 |
| YBX2-5601-2 | 1250 | 140.6 | 2985 | 96.1 | 0.89 | 0.7 | 7.0 | 2.0 | 30 | 56 | 8100 |
| YBX2-5602-2 | 1400 | 157.3 | 2985 | 96.2 | 0.89 | 0.7 | 7.0 | 2.0 | 32 | 61 | 8180 |
| YBX2-5603-2 | 1600 | 179.6 | 2985 | 96.3 | 0.89 | 0.7 | 7.0 | 2.0 | 35 | 66 | 8250 |
| 동시에 일어나 1500개 Ｒ / 분을 가속시킵니다 | |||||||||||
| YBX2-3551-4 | 185 | 22.7 | 1485 | 93.4 | 0.84 | 0.8 | 6.5 | 2.0 | 6 | 67 | 2420 |
| YBX2-3552-4 | 200 | 24.5 | 1485 | 93.6 | 0.84 | 0.8 | 6.5 | 2.0 | 6 | 72 | 2485 |
| YBX2-3553-4 | 220 | 26.9 | 1485 | 93.7 | 0.84 | 0.8 | 6.5 | 2.0 | 7 | 78 | 2545 |
| YBX2-3554-4 | 250 | 30.5 | 1485 | 93.8 | 0.84 | 0.8 | 6.5 | 2.0 | 7 | 87 | 2630 |
| YBX2-3555-4 | 280 | 34.2 | 1485 | 93.9 | 0.84 | 0.8 | 6.5 | 2.0 | 8 | 97 | 2685 |
| YBX2-4001-4 | 315 | 37.9 | 1485 | 94.1 | 0.85 | 0.8 | 6.5 | 2.0 | 9 | 108 | 3100 |
| YBX2-4002-4 | 355 | 42.6 | 1485 | 94.3 | 0.85 | 0.8 | 6.5 | 2.0 | 10 | 120 | 3195 |
| YBX2-4003-4 | 400 | 48.0 | 1485 | 94.4 | 0.85 | 0.8 | 6.5 | 2.0 | 11 | 133 | 3265 |
| YBX2-4004-4 | 450 | 53.9 | 1485 | 94.6 | 0.85 | 0.8 | 6.5 | 2.0 | 12 | 147 | 3350 |
| YBX2-4501-4 | 500 | 59.0 | 1485 | 94.8 | 0.86 | 0.8 | 6.5 | 2.0 | 15 | 161 | 3935 |
| YBX2-4502-4 | 560 | 66.0 | 1485 | 95.0 | 0.86 | 0.8 | 6.5 | 2.0 | 16 | 178 | 3980 |
| YBX2-4503-4 | 630 | 74.0 | 1485 | 95.2 | 0.86 | 0.8 | 6.5 | 2.0 | 18 | 197 | 4145 |
| YBX2-4504-4 | 710 | 83.3 | 1485 | 95.4 | 0.86 | 0.8 | 6.5 | 2.0 | 19 | 218 | 4310 |
| YBX2-5001-4 | 800 | 93.7 | 1485 | 95.5 | 0.86 | 0.8 | 6.5 | 2.0 | 36 | 241 | 5810 |
| YBX2-5002-4 | 900 | 105.3 | 1485 | 95.6 | 0.86 | 0.8 | 6.5 | 2.0 | 38 | 266 | 5980 |
| YBX2-5003-4 | 1000 | 116.9 | 1485 | 95.7 | 0.86 | 0.8 | 6.5 | 2.0 | 40 | 290 | 6125 |
| YBX2-5004-4 | 1120 | 130.8 | 1485 | 95.8 | 0.86 | 0.8 | 6.5 | 2.0 | 41 | 318 | 6220 |
| YBX2-5601-4 | 1250 | 144.0 | 1485 | 96.0 | 0.87 | 0.7 | 6.5 | 2.0 | 65 | 347 | 8280 |
| YBX2-5602-4 | 1400 | 161.3 | 1485 | 96.0 | 0.87 | 0.7 | 6.5 | 2.0 | 70 | 380 | 8580 |
| YBX2-5603-4 | 1600 | 184.1 | 1485 | 96.1 | 0.87 | 0.7 | 6.5 | 2.0 | 77 | 421 | 8920 |
| 동시에 일어나 1000개 Ｒ / 분을 가속시킵니다 | |||||||||||
| YBX2-3553-6 | 160 | 20.7 | 988 | 93.0 | 0.80 | 0.8 | 6.0 | 2.0 | 7 | 157 | 2515 |
| YBX2-3554-6 | 185 | 23.9 | 988 | 93.2 | 0.80 | 0.8 | 6.0 | 2.0 | 8 | 180 | 2590 |
| YBX2-3555-6 | 200 | 25.8 | 988 | 93.4 | 0.80 | 0.8 | 6.0 | 2.0 | 9 | 193 | 2680 |
| YBX2-4001-6 | 220 | 27.6 | 988 | 93.5 | 0.82 | 0.8 | 6.0 | 2.0 | 13 | 210 | 3080 |
| YBX2-4002-6 | 250 | 31.3 | 988 | 93.7 | 0.82 | 0.8 | 6.0 | 2.0 | 14 | 236 | 3150 |
| YBX2-4003-6 | 280 | 35.0 | 988 | 93.9 | 0.82 | 0.8 | 6.0 | 2.0 | 15 | 262 | 3210 |
| YBX2-4004-6 | 315 | 39.2 | 988 | 94.2 | 0.82 | 0.8 | 6.0 | 2.0 | 16 | 291 | 3270 |
| YBX2-4501-6 | 355 | 43.6 | 988 | 94.4 | 0.83 | 0.8 | 6.0 | 2.0 | 29 | 325 | 3940 |
| YBX2-4502-6 | 400 | 49.1 | 988 | 94.4 | 0.83 | 0.8 | 6.0 | 2.0 | 31 | 361 | 4075 |
| YBX2-4503-6 | 450 | 55.1 | 988 | 94.7 | 0.83 | 0.8 | 6.0 | 2.0 | 33 | 401 | 4215 |
| YBX2-4504-6 | 500 | 61.0 | 988 | 95.0 | 0.83 | 0.8 | 6.0 | 2.0 | 36 | 441 | 4370 |
| YBX2-5001-6 | 560 | 68.3 | 988 | 95.1 | 0.83 | 0.8 | 6.0 | 2.0 | 47 | 487 | 5860 |
| YBX2-5002-6 | 630 | 76.7 | 988 | 95.2 | 0.83 | 0.8 | 6.0 | 2.0 | 50 | 540 | 6030 |
| YBX2-5003-6 | 710 | 86.3 | 988 | 95.4 | 0.83 | 0.8 | 6.0 | 2.0 | 54 | 600 | 6240 |
| YBX2-5004-6 | 800 | 97.1 | 988 | 95.5 | 0.83 | 0.8 | 6.0 | 2.0 | 59 | 666 | 6465 |
| YBX2-5601-6 | 900 | 107.8 | 988 | 95.6 | 0.84 | 0.7 | 6.0 | 2.0 | 100 | 737 | 8170 |
| YBX2-5602-6 | 1000 | 119.7 | 988 | 95.7 | 0.84 | 0.7 | 6.0 | 2.0 | 110 | 806 | 8460 |
| YBX2-5603-6 | 1120 | 133.9 | 988 | 95.8 | 0.84 | 0.7 | 6.0 | 2.0 | 115 | 888 | 8755 |
| YBX2-5604-6 | 1250 | 149.2 | 988 | 96.0 | 0.84 | 0.7 | 6.0 | 2.0 | 120 | 974 | 9060 |
| 동시에 일어나 750개 Ｒ / 분을 가속시킵니다 | |||||||||||
| YBX2-4001-8 | 160 | 21.8 | 743 | 92.9 | 0.76 | 0.8 | 5.5 | 2.0 | 14 | 317 | 3130 |
| YBX2-4002-8 | 185 | 25.2 | 743 | 93.1 | 0.76 | 0.8 | 5.5 | 2.0 | 15 | 362 | 3200 |
| YBX2-4003-8 | 200 | 26.8 | 743 | 93.3 | 0.77 | 0.8 | 5.5 | 2.0 | 16 | 389 | 3260 |
| YBX2-4004-8 | 220 | 29.4 | 743 | 93.4 | 0.77 | 0.8 | 5.5 | 2.0 | 17 | 424 | 3320 |
| YBX2-4501-8 | 250 | 33.0 | 743 | 93.5 | 0.78 | 0.8 | 5.5 | 2.0 | 26 | 477 | 3745 |
| YBX2-4502-8 | 280 | 36.9 | 743 | 93.7 | 0.78 | 0.8 | 5.5 | 2.0 | 29 | 529 | 3905 |
| YBX2-4503-8 | 315 | 41.4 | 743 | 93.9 | 0.78 | 0.8 | 5.5 | 2.0 | 32 | 589 | 4060 |
| YBX2-4504-8 | 355 | 46.6 | 743 | 94.0 | 0.78 | 0.8 | 5.5 | 2.0 | 36 | 657 | 4270 |
| YBX2-5001-8 | 400 | 51.7 | 743 | 94.2 | 0.79 | 0.8 | 5.5 | 2.0 | 62 | 732 | 5685 |
| YBX2-5002-8 | 450 | 58.1 | 743 | 94.3 | 0.79 | 0.8 | 5.5 | 2.0 | 66 | 814 | 5815 |
| YBX2-5003-8 | 500 | 63.4 | 743 | 94.8 | 0.80 | 0.8 | 5.5 | 2.0 | 69 | 895 | 5990 |
| YBX2-5004-8 | 560 | 71.0 | 743 | 94.9 | 0.80 | 0.8 | 5.5 | 2.0 | 73 | 991 | 6130 |
| YBX2-5601-8 | 630 | 78.8 | 743 | 95.0 | 0.81 | 0.7 | 5.5 | 2.0 | 125 | 1100 | 7610 |
| YBX2-5602-8 | 710 | 88.8 | 743 | 95.0 | 0.81 | 0.7 | 5.5 | 2.0 | 131 | 1224 | 7915 |
| YBX2-5603-8 | 800 | 99.8 | 743 | 95.2 | 0.81 | 0.7 | 5.5 | 2.0 | 137 | 1360 | 8205 |
| YBX2-5604-8 | 900 | 112.2 | 743 | 95.3 | 0.81 | 0.7 | 5.5 | 2.0 | 145 | 1508 | 8495 |
|
기록 : 모터 효율은 표유 손실의 권고값의 방법에 의해 결정됩니다. 다량의 모터는 실제 밸브를 벗어나는 이론 값입니다. |
|||||||||||
